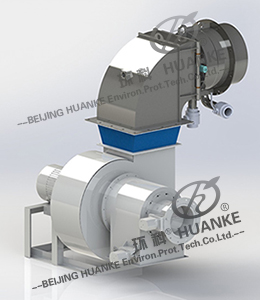

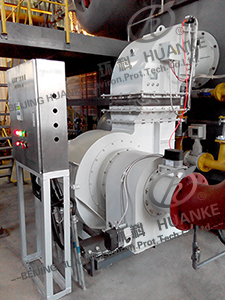

HBUNB系列燃气燃烧器分2t、4t、6t、10t、15t、20t等多个型号。
采用部分预混、燃料分级、空气分级、烟气再循环技术,核心部件采用西门子高安全等级控制器,通过合理设计燃烧器,优化燃烧室流场,降低燃烧温度,同时确保燃烧稳定性,以达到降低NOx排放的目的。经过反复CFD模拟,以及大量的现场测试,排放数据全部达标,排放指标达到国内国际先进水平,氮氧化物排放低至30mg/m3以下,符合2015年新发布的北京市锅炉大气污染物排放标准。
燃烧器采用专用燃烧控制器,对燃气压力、风道压力、风门位置、燃烧火焰、锅炉水位等设计安全的要素实时监控,确保燃烧安全。
燃烧器采用三电子比调,精确控制燃气量、空气量和再循环烟气量,确保燃烧器在不同负荷的空燃比,实现燃烧器负荷连续可调,保证在不同负荷下燃烧和NOx排放的稳定性。
基础配置
型号 | HBUNB02-50 HBUNB04-50 HBUNB06-50 HBUNB10-50 HBUNB15-50 HBUNB20-50 |
控制原理 | 电子比调 |
可用燃料 | GAS |

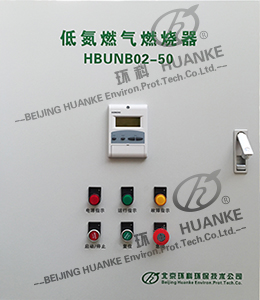

控制设备 | Siemens LMV 51/52,Autoflame MINI K8,Lamtec BT330 |
燃气压力开关 | DUNGSLGW150A5 |
火焰探测器 | SiemensQRI2B2 |
外部通信 | Modbus |
O2控制 | 可选 |
VSD控制 | 可选 |
功率控制 | 内置 4~20mA |
优势
减排环保 | 独有的超低氮燃烧技术(燃烧器预混、燃料分级、烟气再循环技术),使氮氧化物排放低至30mg/m3以下。 |
省心省力 | 火焰在线自动可调,送风变频,连续电子比例调节,调节比大(5:1),操作简便。 |
安全性高 | 核心部件采用国际先进制造商产品,质量性能有保证;采用高精尖的技术,保证燃烧充分;CFD模拟,量身定制;采用两个速断阀一个排空阀,紧急情况下能保证迅速切断。 |
节能 | 耗电量低,燃烧稳定。 |
技术规格
10吨以下
型号 | HBUNB02-50 | HBUNB04-50 | HBUNB06-50 |
功率 | 1.5MW/台 | 2.8MW/台 | 4.2MW/台 |
调节比 | 连续电子比调,调节比5:1 | 连续电子比调,调节比5:1 | 连续电子比调,调节比5:1 |
燃气流量 | 30-160 Nm3/h | 70-320 Nm3/h | 70-320 Nm3/h |
燃气气压力(进阀组前) | >15kPa | >25kPa | >25kPa |
燃气温度 | 常温 | 常温 | 常温 |
助燃风温度 | 常温 | 常温 | 常温 |
助燃风压 | 2kPa~4.5kPa | 2kPa~4.5kPa | 2kPa~4.5kPa |
助燃风量 | 500~2500Nm3/h | 1000~5000Nm3/h | 1500~7500Nm3/h |
烟气排放NOx浓度 | ≤15ppm | ≤15ppm | ≤15ppm |
烟气排放CO浓度 | ≤10ppm | ≤10ppm | ≤10ppm |
烟气排放O2含量 | ≤3.5% | ≤3.5% | ≤3.5% |
烟气再循环比例 | 10%~25% | 10%~25% | 10%~25% |
主要尺寸 | (1350X950X860)mm | (1745X1331X1061)mm | (1719X1457X992)mm |
重量 | 226kg | 500kg | 500kg |
10吨以上
型号 | HBUNB10-50 | HBUNB15-50 | HBUNB20-50 |
功率 | 8MW/台 | 12MW/台 | 15MW/台 |
调节比 | 连续电子比调,调节比5:1 | 连续电子比调,调节比5:1 | 连续电子比调,调节比5:1 |
燃气流量 | 150-800 Nm3/h | 200-1200 Nm3/h | 300-1500 Nm3/h |
燃气气压力(进阀组前) | >25kPa | >25kPa | >25kPa |
燃气温度 | 常温 | 常温 | 常温 |
助燃风温度 | 常温 | 常温 | 常温 |
助燃风压 | 2.5kPa~5kPa | 3kPa~5.5kPa | 3kPa~5.5kPa |
助燃风量 | 2000~13000Nm3/h | 3000~18000Nm3/h | 4000~24000Nm3/h |
烟气排放NOx浓度 | ≤15ppm | ≤15ppm | ≤15ppm |
烟气排放CO浓度 | ≤10ppm | ≤10ppm | ≤10ppm |
烟气排放O2含量 | ≤3.5% | ≤3.5% | ≤3.5% |
烟气再循环比例 | 10%~25% | 10%~25% | 10%~25% |
主要尺寸 | (2050X1910X2200)mm | (2060X2030X2300)mm | (2060X2230X2400)mm |
重量 | 707kg | 880kg | 1060kg |
